Paramètres pour différentes surfaces

This article was created using software version 1.2.0.3

Lorsque vous scannez un objet, assurez-vous que les paramètres du logiciel de scannérisation correspondent à la surface de l'objet. Certaines surfaces sont faciles à scanner, d'autres nécessitent des ajustements du logiciel.


1.    Différentes surfaces


Voici trois exemples pour des surfaces différentes :

  • Cet objet a une surface qui n'est pas très sombre, pas réfléchissante et donc facile à scanner.



  • Cet objet a une surface réfléchissante et la capture des données n'est pas si facile sans les ajustements corrects.



  • Cet objet a une surface sombre et pour capturer les données, vous devez également ajuster les paramètres de scannérisation.



2.    Sélectionnez les bons paramètres


Avant de commencer la scannérisation, assurez-vous de choisir la bonne résolution pour votre objet. Vous trouverez plus d'informations dans l'article "Démarrer un nouveau projet". Veuillez cliquer ici pour l'ouvrir si nécessaire.


2.1.    Mode Normal

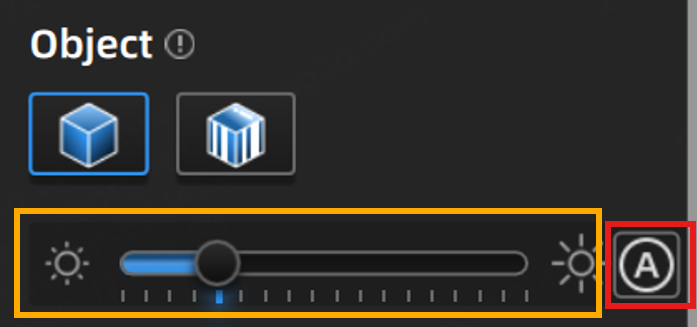

Lorsque vous avez démarré un nouveau projet et une surface qui n'est pas trop sombre ou réfléchissante comme le premier exemple, vous pouvez utiliser les paramètres de l'objet "Normal" (entouré en bleu). Si la capture ne fonctionne pas très bien, vous pouvez d'abord essayer d'ajuster le réglage de la luminosité (entouré en orange). Si la scannérisation n'est toujours pas bonne, vous pouvez changer les "paramètres de données" (entouré en rouge) ou prendre directement un autre mode objet (entouré en bleu).




Dans la vidéo, vous pouvez voir le déroulement de la scannérisation avec ces paramètres "Normal".




2.2.    Mode Réflectif

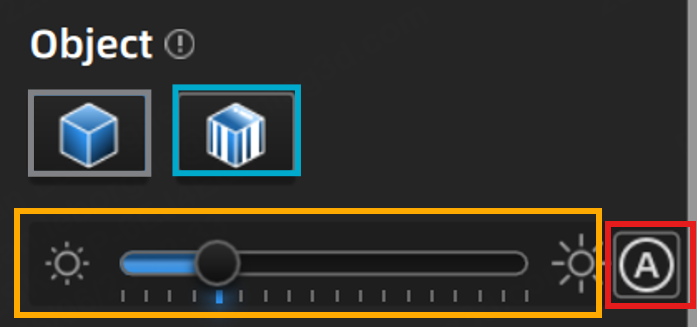

Lorsque la surface est plus réflective, veuillez utiliser les paramètres du mode réflectif (entouré en bleu). Le réglage de la luminosité (entouré en orange) est proche du milieu mais le "Réglage des données" est mis au maximum (Priorité à l'intégrité). Ainsi, lorsque le paramètre de données est mis au maximum, le logiciel capture plus de bruit (points volants sur la surface). Le système peut donc mieux gérer la surface réflective, mais vous obtenez également plus de données. Si vous ne savez pas comment nettoyer rapidement le scanner, consultez l'article "Fonction de domaine connecté". Cliquez ici pour l'ouvrir. (will be updated)




Dans la vidéo, vous pouvez voir le flux de scannérisation avec ces paramètres "Réflectif".




2.3.    Mode Noir


Lorsque la surface est noire, veuillez utiliser les paramètres du mode "Noir" (entouré de bleu). Le réglage de la luminosité (entouré d'orange) est proche de la gauche, donc assez faible, et doit être déplacé vers la droite lorsque la surface est vraiment sombre. Le paramètre " Paramètre de données " est placé au milieu. Il se peut donc que vous capturiez aussi un peu de bruit mais il ne devrait pas être aussi important qu'en mode réflectif où la barre est réglée au maximum.




Dans la vidéo, vous pouvez voir le flux de scannérisation avec ces paramètres "Dark".




3.    Conclusion


Pour différentes surfaces, vous pouvez utiliser différentes options de réglage dans le logiciel. Gardez à l'esprit que lorsque la fonction "Paramètre de données" est sur "Priorité intégrité", le scanner capture beaucoup de bruit mais les surfaces réflectives peuvent être capturées. Commencez avec les 3 réglages principaux "Normal", "Réflectif" et "Noir". Si la scannérisation n'est toujours pas bonne changez les paramètres manuellement.



Si vous avez des questions ou des problèmes, veuillez contacter metrology_support@shining3d.com pour obtenir une assistance supplémentaire.
