FreeScan - Alignement

Cet article vous montrera les différentes façons d'aligner plusieurs Projet / Scans.


Cette fonction est essentielle lorsque vous travaillez avec de grands objets ou des objets difficiles à scanner en une seule fois. Pour gérer ces situations, l’objet est divisé en plusieurs parties, puis ces parties sont alignées pour former un ensemble cohérent.



Pourquoi utiliser la fonction d’alignement ?


Lorsqu’un objet est trop volumineux ou présente des formes complexes, il peut être impossible de le scanner en une seule prise. Dans ce cas, on effectue plusieurs scans (Projet) de différentes sections de l’objet, que l’on appelle sous-projets


Ces différentes sections doivent ensuite être repositionnées et combinées avec précision. C’est ici qu’intervient la fonction Alignement.


Quatre méthodes d’alignement sont disponibles :

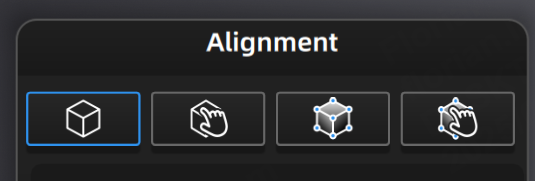

1. Alignement par caractéristiques automatique (Auto Feature Alignement)

  • Dans cette méthode, vous sélectionnez deux Projet à aligner dans les deux fenêtres de prévisualisation (Fixe et Flottante).

  • Une fois les deux parties sélectionnées, cliquez sur "Apply" pour lancer l’alignement.

  • Si le résultat vous semble satisfaisant, cliquez sur "Suivant" pour quitter l’interface d’alignement.

  • Vous pouvez ensuite revenir à l’interface principale pour passer aux étapes suivante de post traitement.

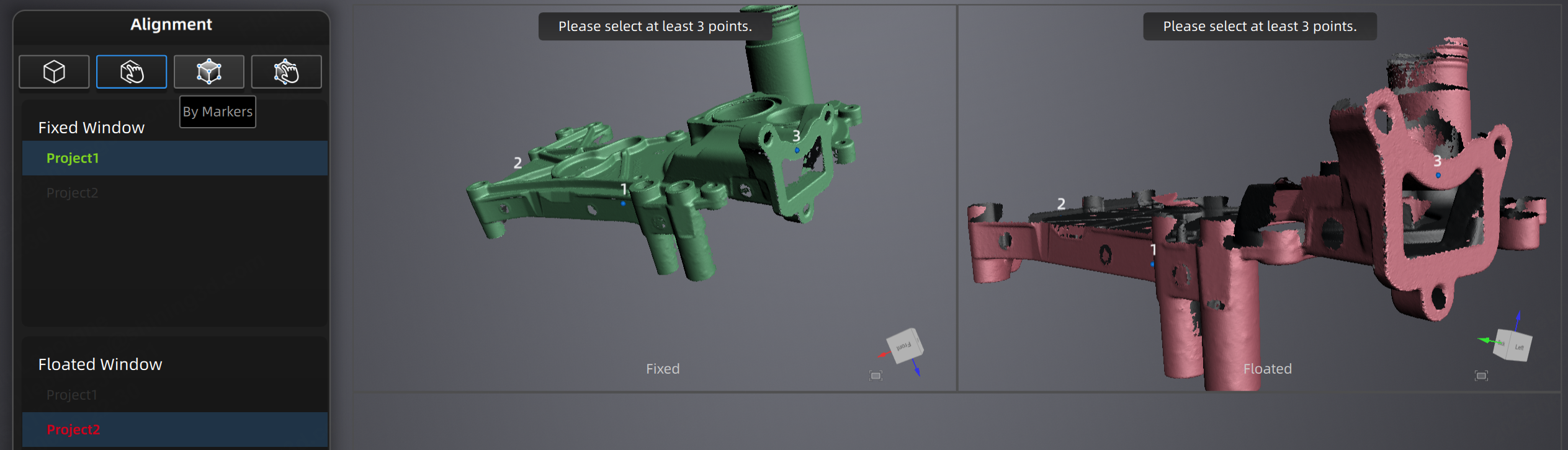

2. Alignement par caractéristiques manuel (Manual Feature alignement)


  • Cette méthode offre plus de contrôle à l’utilisateur.

  • Une fois dans l’interface d’alignement, sélectionnez deux projet comme précédemment.

  • Vous devrez ensuite choisir manuellement au moins trois points communs sur chacun des deux scans à aligner.

  • Ces points serviront de référence pour aligner correctement les scans entre eux*.


*Ces points n'ont pas obligatoirement d'être positionné très précisément, ils serviront de zone de recherche pour l'algorithme d'alignement qui se chargera du reste.

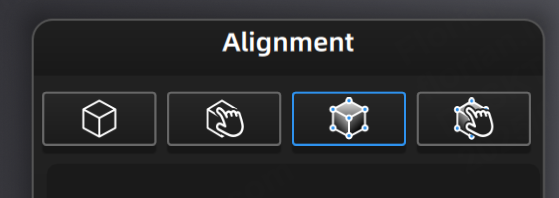

3. Alignement par marqueurs automatique (By markers)


  • Cette méthode fonctionne de manière similaire à l’alignement par caractéristiques, mais elle repose sur des marqueurs communs qui ont été scannés dans les différents projets.

  • Sélectionnez deux Projet à aligner dans les deux fenêtres de prévisualisation (Fixe et Flottante).

  • Une fois les deux parties sélectionnées, cliquez sur "Apply" pour lancer l’alignement.

  • Si le résultat vous semble satisfaisant, cliquez sur "Suivant" pour quitter l’interface d’alignement.

  • Vous pouvez ensuite revenir à l’interface principale pour passer aux étapes suivante de post traitement.

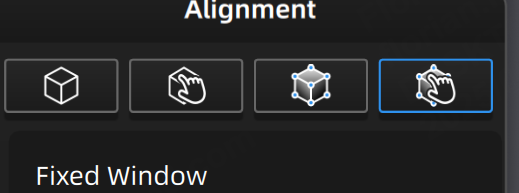

4. Alignement par marqueurs manuel (Manual markers alignement)


  • Cette méthode offre plus de contrôle à l’utilisateur.

  • Une fois dans l’interface d’alignement, sélectionnez deux parties comme auparavant.

  • Vous devrez ensuite choisir manuellement au moins trois marqueurs communs sur chacune des deux parties à aligner.

  • Ces marqueurs serviront de référence pour repositionner correctement les objets.




Conclusion :


Ces trois méthodes permettent de traiter efficacement des scans multiples d’un même objet. En fonction du matériel utilisé, de la qualité des scans et de la complexité de l’objet, vous pourrez choisir la méthode d’alignement la plus appropriée. Maîtriser cette étape est crucial pour obtenir un modèle final précis et bien reconstitué.




Vidéo tutoriel (EN) :
