Dans cet article, vous apprendrez ce qu'il faut faire avant de commencer à scanner avec les scanners portables FreeScan en mode laser, ainsi que des conseils généraux sur la manière de scanner des objets sombres ou transparents.

Marqueurs

 Pour le scan en mode laser, vous devrez utiliser des marqueurs, placés soit sur l'objet, soit à proximité de l'objet, soit les deux, pour faciliter le suivi (tracking).

Des marqueurs peuvent être placé sur l''objet. Exemple :

 Si le scanner ne parvient pas à visualiser les marqueurs, il n'émettra pas de lignes laser en mode de scan laser.

• Fixez les marqueurs de manière régulière et aléatoire.
• Quatre marqueurs sont nécessaires pour l'alignement.
• Assurez-vous que la caméra de l'appareil peut scanner au moins 4 marqueurs dans la plage de balayage normale.
• Veuillez fixer les petits marqueurs sur les bords ou sur les petites faces du modèle.
• Ne fixez pas les marqueurs sur les surfaces à forte courbure.
• N'utilisez pas de marqueurs endommagés ou incomplets.
• N'utilisez pas de marqueurs gras, poussiéreux ou sales.
• Éviter les marqueurs symétriques ou groupés.
• Vous pouvez utiliser des marqueurs de 3 mm ou/et de 6 mm.

Éviter de regrouper les marqueurs	Éviter la symétrie ou l'alignement	Positionnement correct des marqueurs

Tips:

1. L'angle entre les marqueurs et le scanner doit être proche de 90°.

Le logiciel localisera le marqueur dans la fenêtre de travail 3D avec plus de précision s'il est détecté comme un cercle.

2. Une bonne façon de commencer à scanner est d'utiliser une table tournante manuelle munie de marqueurs.

3. Pour les petits objets réfléchissants et sombres, la meilleure façon de les scanner est d'utiliser des dés marqueurs et de recouvrir l'objet de spray matifiant.

Angle le plus bas sans utiliser les dés marqueurs :

Angle le plus bas à l'aide des dés marqueurs :

L'utilisation de dés marqueurs est utile car ils vous permettent de scanner sous différents angles et de recueillir davantage de données sur l'objet. Il est également plus facile de numériser l'objet car le logiciel identifie plus facilement les marqueurs.

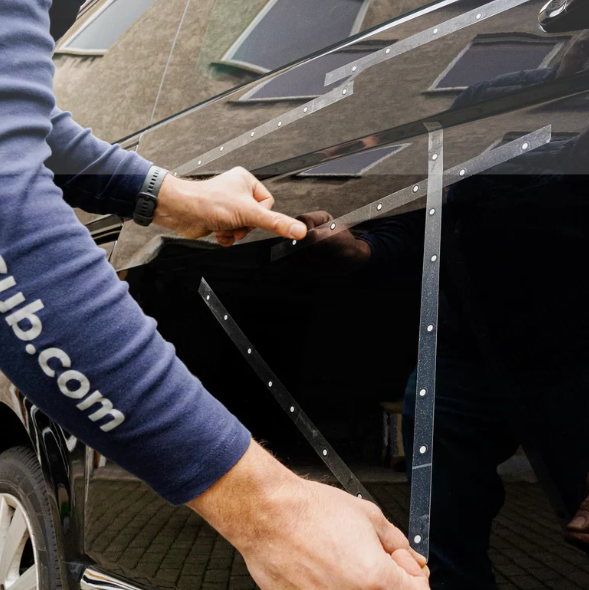

4.  Pour les objets plus grands, comme une voiture, vous pouvez utiliser des rubans de marqueurs Ou un filet de marqueurs, ce qui facilitera le placement et le retrait des marqueurs.

Spray Matifiant

    Pour pouvoir scanner des objets réfléchissants, brillants, transparents ou sombres, vous aurez besoin d'une couche de spray matifiant. L'utilisation de ce revêtement sur l'objet aidera le scanner à identifier la géométrie sans être perturbé par les reflets ou le manque de luminosité (pièces sombre)

    Il existe plusieurs types de spray : permanent ou temporaire, blanc ou transparent.

Objet transparent et brillant	Objet après dépose du spray matifiant
