FreeScan Trak ProW Tutoriel - Calibration

Produits concernés :
FreeScan Track ProW


Sommaire :

La calibration est un processus critique qui garantit que le FreeScan Trak ProW fournit des résultats de numérisation précis et cohérents. Nous recommandons vivement de procéder à un étalonnage hebdomadaire, en particulier si votre flux de travail nécessite une numérisation 3D de haute précision.

⚠️ Important: Avant de commencer la calibration, veillez à faire chauffer le traker et le scannerjusqu'à ce que leur température interne se stabilise. (environ 35°C)



1. Trak Calibration

Il s'agit de la première étape du processus, qui consiste en 90 étapes d'étalonnage dans trois positions différentes de la barre de calibration.


Etapes :

  1. Commencer la calibration en suivant les indications du logiciel.

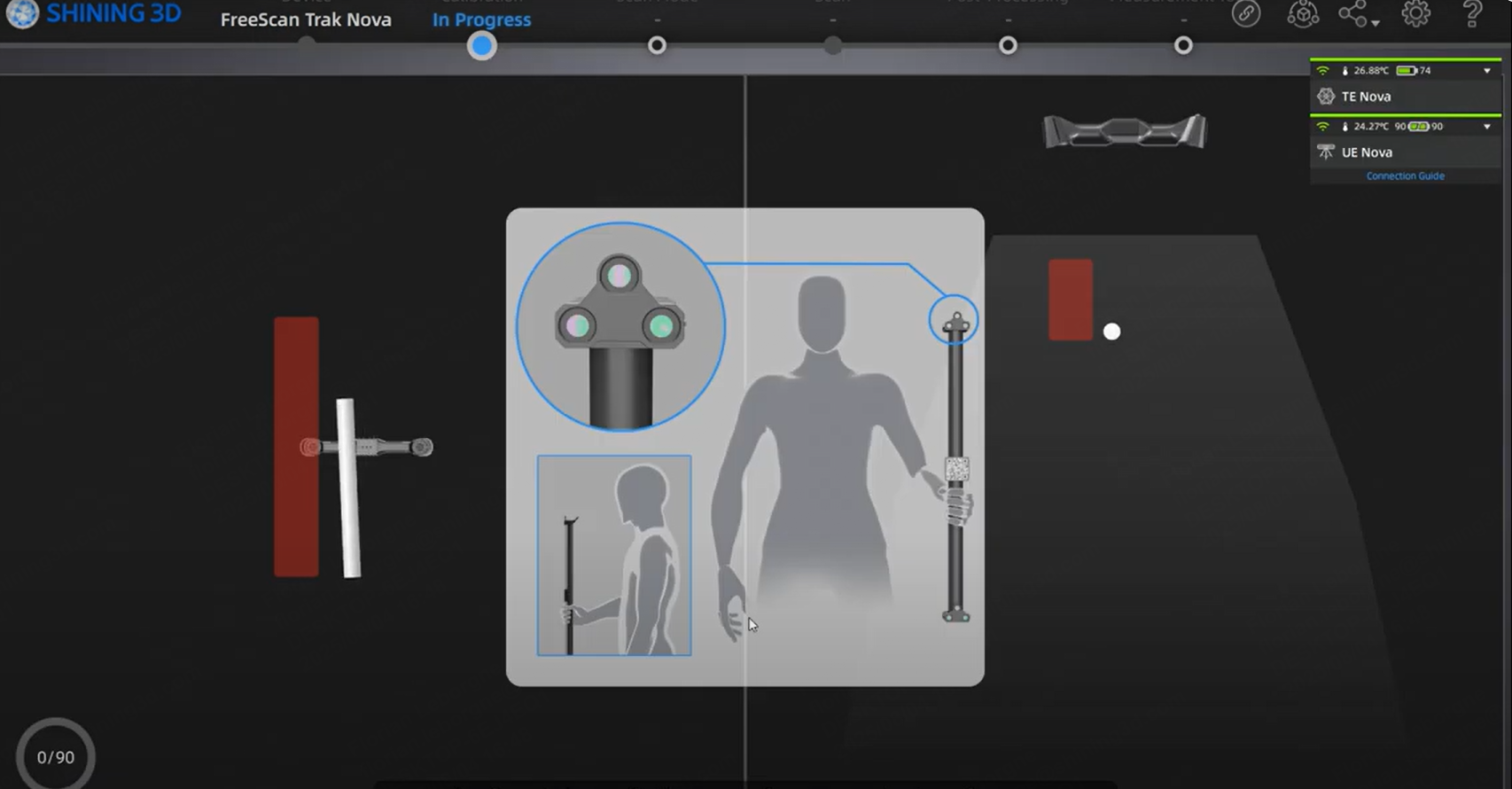

  2. Utiliser les affichages à l'écran pour guider l'étalonnage :

    • La partie gauche montre la vue de face de l'UE Nova et la hauteur de la barre.

    • La partie droite montre la vue de dessus et la distance entre UE Nova et la barre .



Positions de la barre de calibration :

  • Les 30 premières étapes : Tenez la barre verticalement.

  • 30 étapes suivantes : Tournez la barre en position horizontale.

  • Les 30 dernières étapes : Inclinez la barre comme indiqué dans le logiciel.

Une fois que toutes les séries de 30 étapes sont terminées, la calibration du Tracker est terminé.



2. Calibration systéme

Après la calibration du Tracker, vous pouvez soit commencer le scan, soit procéder à l'étalonnage du système pour aligner le Tracker et le Scanner.


Préparation :

  • Placer la plaque de calibration sur une surface plane, les marqueurs étant orientés vers le tracker.

  • Ajustez la hauteur du trépied du tracker pour une visibilité optimale des marqueurs.

  • Veiller à ce qu'aucun marqueur du scanner ne soit masqué pendant le processus.

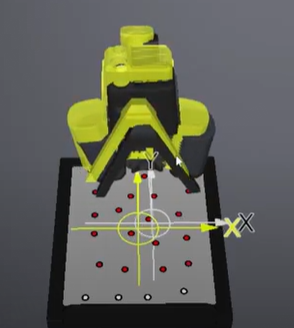

Guide de l'interface utilisateur :

  • Le cercle central indique la distance entre le scanner et la plaque de calibration.

  • Les axes X et Y représentent le positionnement angulaire.

  • Vous pouvez également utiliser votre souris pour déplacer la vue dans le logiciel, ce qui vous aide à trouver la bonne position.



Vidéo de référence :




Besoin d'aide ?

Si vous rencontrez des problèmes lors de la calibration, veuillez contacter Shining 3D Support.
