La calibration est un processus critique qui garantit que le FreeScan Trak Nova fournit des résultats de numérisation précis et cohérents. Nous recommandons vivement de procéder à un étalonnage hebdomadaire, en particulier si votre flux de travail nécessite une numérisation 3D de haute précision.
⚠️ Important: Avant de commencer l'étalonnage, veillez à faire chauffer l'UE Nova et le TE Nova jusqu'à ce que leur température interne se stabilise. (environ 35°C)
1. UE Nova Trak Calibration
Il s'agit de la première étape du processus, qui consiste en 90 étapes d'étalonnage dans trois positions différentes de la barre de calibration.
Etapes :
Scannez le code QR sur la barre de calibration à l'aide du logiciel.
Commencer la calibration en suivant les indications du logiciel.

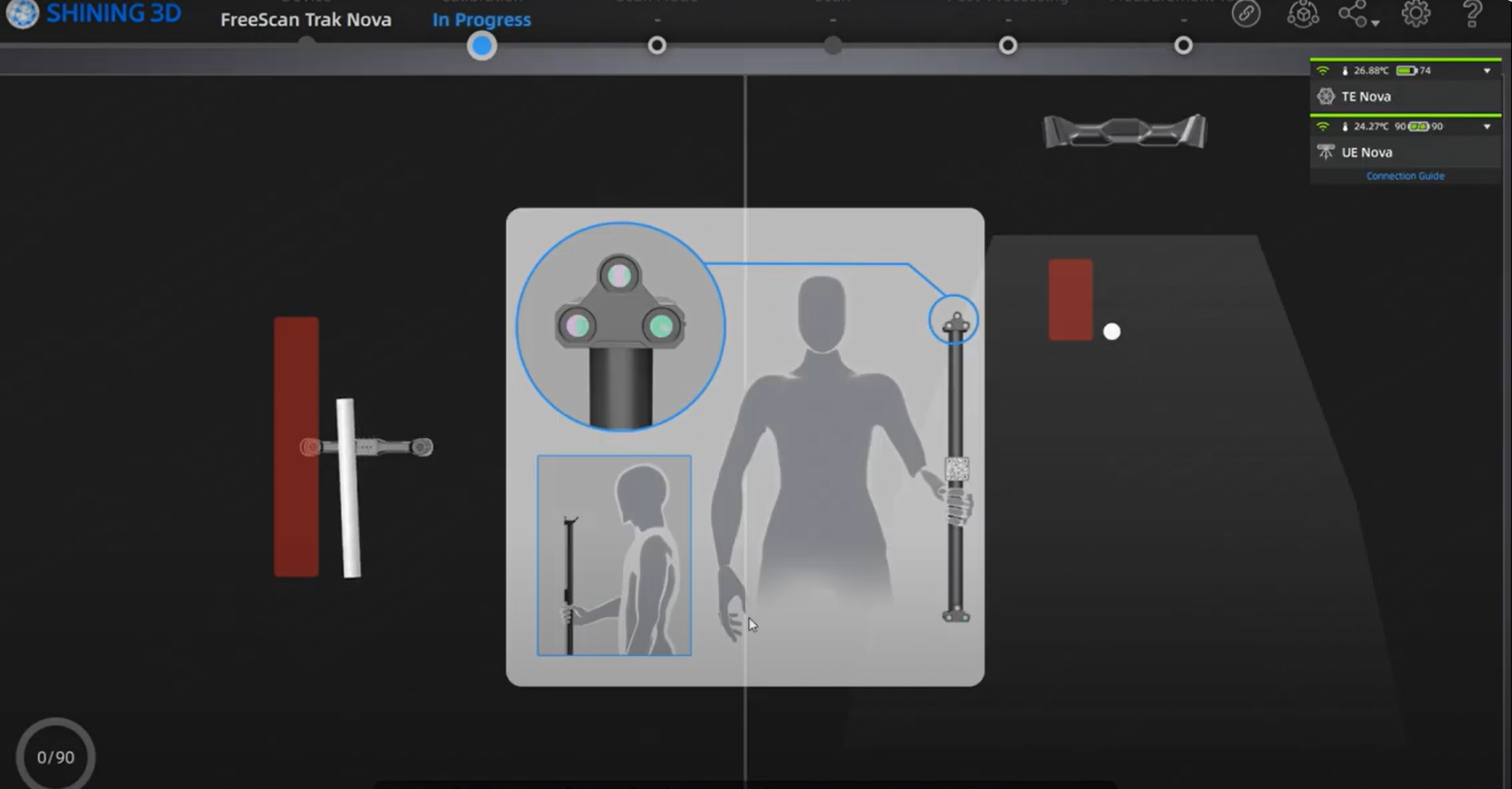

Utiliser les affichages à l'écran pour guider l'étalonnage :
La partie gauche montre la vue de face de l'UE Nova et la hauteur de la barre.
La partie droite montre la vue de dessus et la distance entre UE Nova et la barre .
Positions de la barre de calibration :
Les 30 premières étapes : Tenez la barre verticalement.
30 étapes suivantes : Tournez la barre en position horizontale.
Les 30 dernières étapes : Inclinez la barre comme indiqué dans le logiciel.
Une fois que toutes les séries de 30 étapes sont terminées, la calibration de l'UE Nova Trak est terminé.
2. System Calibration (TE Nova)
Après la calibration du Trak UE Nova, vous pouvez soit commencer le scan, soit procéder à l'étalonnage du système pour aligner le TE Nova et l'UE Nova.
Préparation :

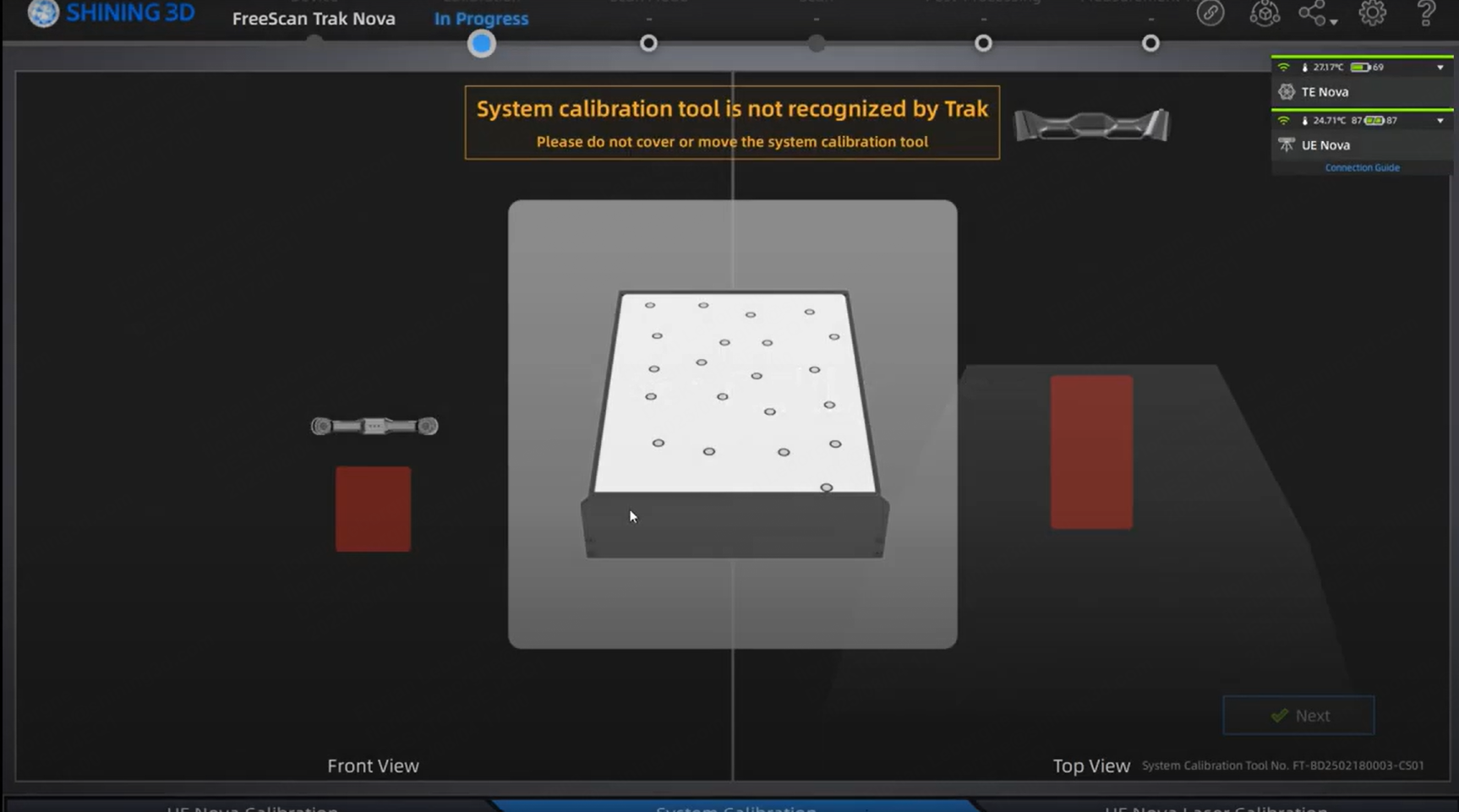

Placer la plaque de calibration sur une surface plane, les marqueurs étant orientés vers l'UE Nova.
Ajustez la hauteur du trépied de l'UE Nova pour une visibilité optimale des marqueurs.
Veiller à ce qu'aucun marqueur de TE Nova ne soit masqué pendant le processus.
Guide de l'interface utilisateur :

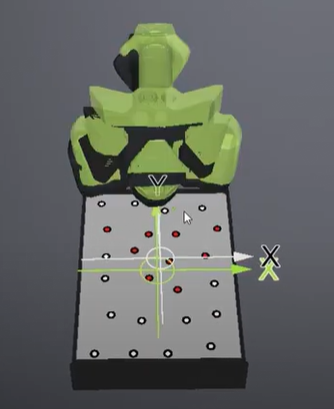

Le cercle central indique la distance entre le TE Nova et la plaque de calibration.
Les axes X et Y représentent le positionnement angulaire.
Vous pouvez également utiliser votre souris pour déplacer la vue dans le logiciel, ce qui vous aide à trouver la bonne position.
3. UE Nova Calibration Laser
Si vous avez l'intention d'utiliser l'UE Nova séparément, vous devez effectuer une calibration laser spécifique.
Etapes :
Scannez le code QR sur la barre de calibration.

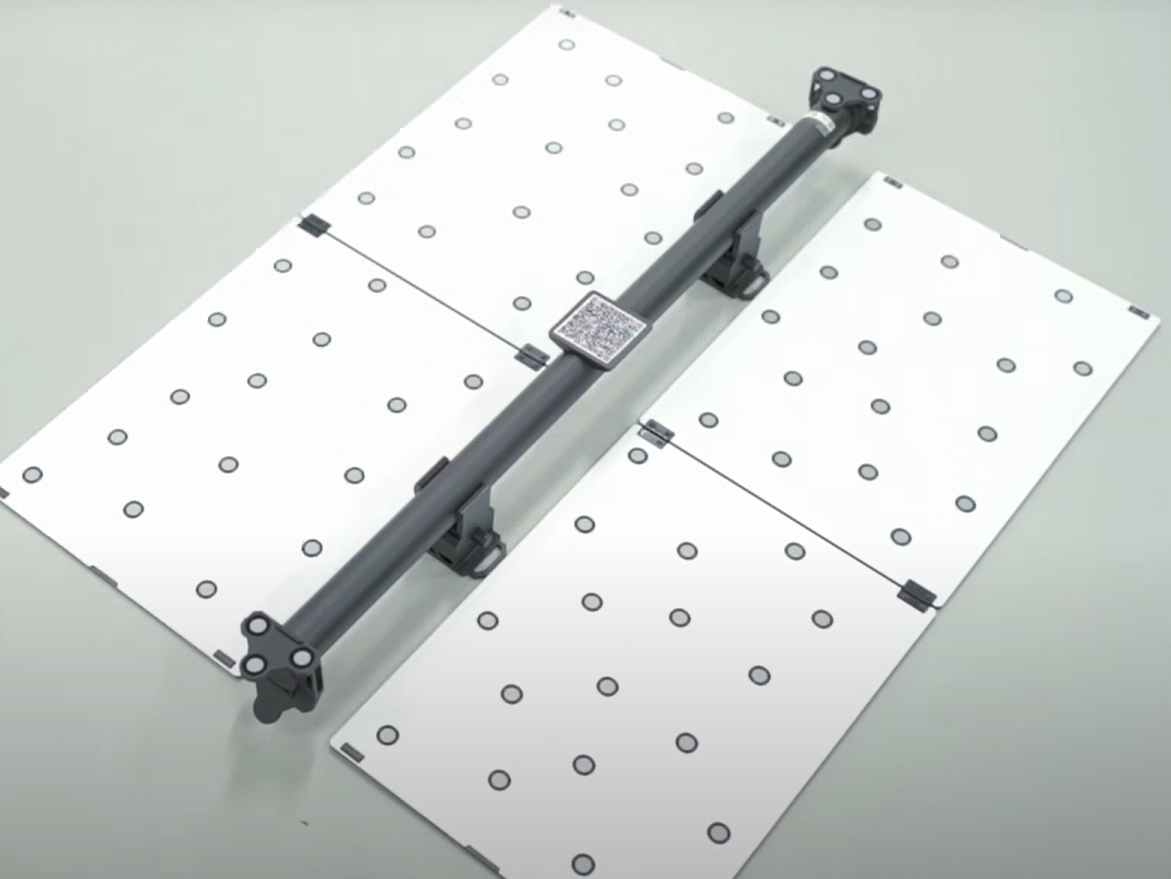

Placer la tige sur le sol à l'aide des supports prévus à cet effet

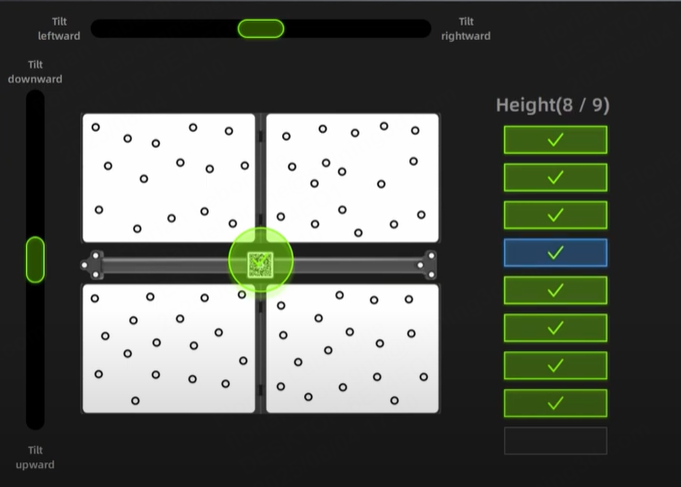

Déployez et placez les plaques de calibration horizontalement autour de la tige.
Le processus est similaire à la calibration d'un scanner portable. Veillez à ce que la distance et l'angle soient corrects pendant le balayage.
Une fois la calibration terminée, l'UE Nova est prêt à être utilisé.
Notes finales
Effectuer régulièrement une calibration pour maintenir une grande précision de balayage.
Suivez attentivement les instructions affichées à l'écran pour chaque posture et chaque étape.
Il faut toujours s'assurer que l'équipement est à température et stable avant de calibrer.
Vidéo de référence :
Besoin d'aide ?
Si vous rencontrez des problèmes lors de la calibration, veuillez contacter Shining 3D Support.
